Подающий механизм сварочный ПДГО-511

Подающий механизм закрытого типа. Состоит из двух блоков рамной конструкции и стандартной 15-кг кассеты, закрытой кожухом. Предназначен для работы в тяжелых условиях труда с выпрямителями типа ВД-306ДК, ВД-506ДК, ВДУ-506С (серия 05) и другими имеющими жесткую или комбинированную характеристику. Внутри нижнего блока подающего механизма установлен 2-х роликовый редукторный привод с прижимным регулировочным устройством, электромагнитный клапан и газовый тракт. В верхнем блоке располагается плата управления сварочным процессом и органы управления процессом.  Органы управления сварочным режимом расположены на двух противоположных лицевых панелях (две пары многооборотных резисторов с фиксацией для регулировки скорости подачи сварочной проволоки и напряжения на дуге, регуляторы параметров мягкого старта и времени выключения холостого хода выпрямителя после прекращения подачи сварочной проволоки – на одной стороне, переключатель двухтактный-четырехтактный режим, зависимая – независимая подача сварочной проволоки, продувка защитного газа и заправка сварочной проволоки – на другой стороне.  Плата управления обеспечивает стабилизацию скорости подачи проволоки и обратную связь по напряжению на двигателе подающего механизма. Используется провод обратной связи, штатно применяемый при сварке самозащитной порошковой проволокой с возможностью применения при сварке сплошной проволокой в защитных газах (на выпрямителях типа ДК), когда требуется удаление от выпрямителя на расстояние до 100м. В других случаях использование провода обратной связи приводит к увеличению разбрызгивания. Стыковочный узел с горелкой может быть двух видов: с евроразъемом или втычным соединением, что позволяет свободно работать с любым типом современных горелок.   Технические характеристики:

Преимущества:

• Возможность сварки сплошной и порошковой проволокой, включая самозащитную типа CORESHIЕLD8Ni1, NR-207, 208 и др., в защитных газах или без них, с любыми выпрямителями, имеющими жесткую или комбинированную вольт-амперную характеристику;

• Цифровая индикация параметров сварки на боковой поверхности подающего механизма;

• Возможность эксплуатации при температурах +40 град.С…-40 град.С;

• Возможность использования горелок с переключателем режимов на горелке и поэтому использование пары резисторов для плавной регулировки тока и напряжения на дуге для двух режимов;

• Прекращение подачи сварочной проволоки осуществляется или по схеме сварочного цикла (при нажатии кнопки на горелке) или просто при отрыве горелки от сварочной ванны;

• Стабилизация скорости подачи сварочной проволоки и обратную связь по напряжению на двигателе подачи сварочной проволоки, что обеспечивает сварку на расстояниях от источника питания до подающего механизма до 50м, возможность сварки в сложных пространственных положениях и при значительных изгибах шланга горелки;

• При использовании провода обратной связи (штатно применяется при сварке самозащитной проволокой) и сплошной проволоки при сварке в защитных газах, возможно удаление от источника питания на расстояние до 100м;

• Управление газовым клапаном, подающим механизмом и сварочным источником от кнопки на горелке;
  Стыковка с выпрямителями ВД-306ДК, ВД-506ДК, ВДУ-506С  производится напрямую без дополнительных блоков;

• Регулировка вылета сварочной проволоки, времени выхода сварочного тока на установленный режим, двух-четырех - тактного режима работы, протяжку сварочной проволоки при заправке и продувку защитного газа;

• Плата управления имеет тиристорное управление, поэтому эксплуатация механизма производится при скоростях подачи проволоки более 1м/мин при диаметрах проволоки не более 2 мм.

• Новая компоновка обеспечивает удобство переноса или подвешивания на рабочем месте подающего механизма;
  Рамная конструкция подающего механизма обеспечивает защиту его от механических повреждений и атмосферных осадков, что определяет возможность работы в тяжелых условиях и на открытых площадках;

• Имеет зависимую (для порошковой проволоки) и независимую (для сплошной проволоки) подачу сварочной проволоки;

• Имеет раздельную регулировку двух независимых сварочных режимов (режим 1 и режим 2);
  По рамно-блочной конструкции является российским аналогом известного подающего механизма LN-23P фирмы «Линкольн Электрик»;

• По технологическим возможностям и применяемой комплектации используются надежные проверенные решения, используемые в подающих механизмах ПДГ-322М. и ПДГО–510-5.

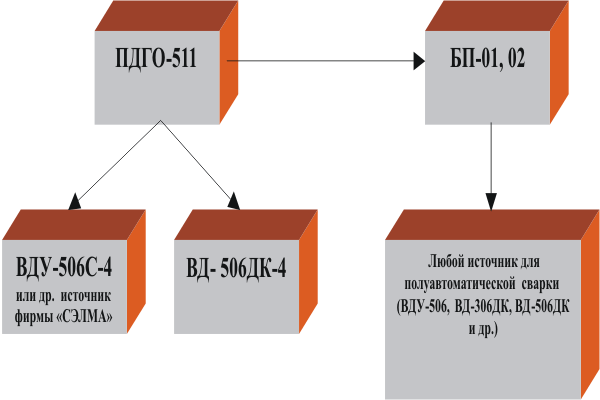

Имеет следующие схемы подключения
